真空誘導炉とは何か？最新の原理と基本構造を解説

真空誘導炉は、金属や合金などの高温溶解・精密鋳造に使われる先進的な工業用装置です。真空環境下で高周波電流を利用し、金属材料を非接触で迅速かつ均一に加熱・溶解できることが特徴です。主に航空宇宙、医療、精密機器、研究機関、エネルギー産業などで広く採用されています。

この炉は「真空誘導溶解炉」とも呼ばれ、酸素や水分を極限まで排除した雰囲気で金属の純度を高め、品質の安定した鋳造体を製造可能です。溶解量や真空度、温度制御などの仕様により、さまざまな材料や製造プロセスに対応できる柔軟性と省エネ性も備えています。

真空誘導炉と真空誘導溶解炉の違いと共通点

真空誘導炉（Vacuum Induction Furnace）は、金属を誘導加熱で溶解する装置であり、真空誘導溶解炉（Vacuum Induction Melting Furnace）はその中でも特に「溶解」に特化したシステムです。両者は基本構造や加熱原理は共通していますが、用途やプロセスの違いが存在します。

  • 共通点
  • 真空環境下での高周波誘導加熱による金属溶解
  • 合金や特殊鋼など高品質な材料製造に対応
  • 金属の酸化や不純物混入を防ぐ
  • 違い
  • 真空誘導炉は熱処理や鋳造など多目的に使用可能
  • 真空誘導溶解炉は高純度合金の溶解・精密鋳造が主な用途

このように、どちらも高い制御性と品質向上を実現するため、精密な産業分野で広く利用されています。

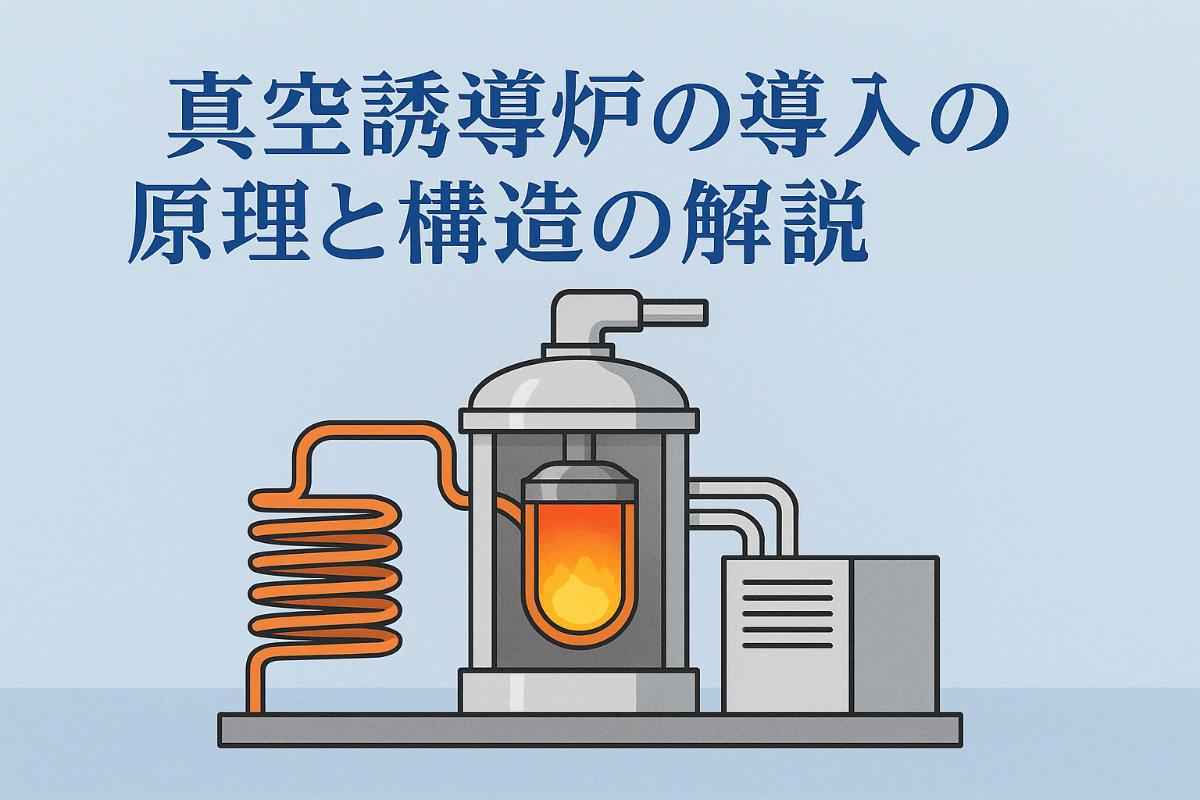

真空誘導炉の構造と作動原理の徹底図解

真空誘導炉の構造は、真空チャンバー、誘導コイル、坩堝（るつぼ）、冷却システム、高周波電源、制御装置などで構成されています。下記のテーブルで主要部位を整理します。

部位機能・役割
真空チャンバー金属材料を外気から隔離し、酸化やガス混入を防ぐ
誘導コイル高周波電流で磁場を発生させ、金属を非接触で加熱・溶解
坩堝金属材料を溶解・保持する耐熱容器
冷却システム誘導コイルや真空チャンバーの過熱を防止し、安定した運転を実現
高周波電源誘導コイルへ高周波電流を供給し、加熱効率や温度制御を担う
制御装置温度・真空度・加熱時間などを細かく調整し、高品質な製造を支援

動作原理は、高周波電流を誘導コイルに流すことで発生する磁場が金属内部に「うず電流」を生じさせ、金属自体が発熱して溶解します。この非接触加熱は、金属材料の均一な溶解や高純度保持に最適な方法です。

真空誘導炉で用いられる高周波技術と安全対策

真空誘導炉では高周波誘導加熱技術が利用されます。高周波電源（一般的に数十kHz～数百kHz）が誘導コイルに供給されることで、金属内部に効率よくエネルギーが伝わり迅速な加熱・溶解を実現します。これにより温度分布の均一化や短時間でのプロセス完了が可能です。

安全対策としては、以下のポイントが重視されています。

  • 真空チャンバーや冷却システムの定期点検・保守
  • 高周波電源の漏洩防止・アース対策
  • 過熱防止や異常監視システムの導入
  • 作業エリアの適切な遮蔽と作業員の教育

これらの対策により、装置の信頼性と作業者の安全性を両立させています。高周波技術と真空制御を組み合わせることで、現代工業に欠かせない高品質な金属製造を支えています。

真空誘導炉の用途と業界別導入事例

航空機・自動車・医療分野における真空誘導炉の活用例

航空機や自動車、医療機器分野では、真空誘導炉が高い信頼性と生産効率を実現する装置として広く採用されています。航空機エンジン部品の生産では、高温・高真空下での合金溶解と精密鋳造が不可欠です。自動車分野では、耐熱性や耐摩耗性が求められる部品の製造や、効率的な熱処理プロセスに真空誘導炉が活用されています。医療分野では、インプラントや医療用ツールの製造時に、金属の純度や品質を維持するために真空誘導溶解炉が使用されるケースが多いです。

業界主な用途具体例
航空機合金溶解、鋳造、熱処理タービンブレード、エンジン部品
自動車特殊金属部品の製造、熱処理バルブ、シャフト、ギア
医療高純度金属の溶解・鋳造インプラント、手術用器具

金属粉末・特殊合金分野への応用とメリット

真空誘導炉は、金属粉末や特殊合金の製造においても高い評価を得ています。粉末冶金や3Dプリンター用金属粉末の生産では、酸化を防ぎながら高温で均一な溶解が可能な真空誘導溶解炉が不可欠です。高周波誘導加熱により、チタンやニッケル、コバルトなどの特殊合金も高品質に生成でき、用途に応じた材料特性が得られます。これにより、航空宇宙・自動車・エネルギー分野での新素材開発や高性能部品の製造が加速しています。

  • 主なメリット
  • 金属粉末の高純度化および粒度制御が可能
  • さまざまな合金組成に柔軟に対応
  • 酸化や不純物混入を抑制し、材料品質を向上

研究開発・新材料開発分野での特長

研究開発や新材料開発の現場では、真空誘導炉の高い制御性と多様な対応力が強みとなります。温度や雰囲気ガスの細やかな制御が可能なため、先端材料のプロセス開発や特性評価に最適です。実際に、大学や研究機関などの現場でも、超耐熱合金や機能性材料の試作・評価に真空誘導炉が積極的に利用されています。これにより、従来困難だった高機能金属や複雑組成材料の開発が進み、産業技術のイノベーションにつながっています。

導入分野目的・メリット
大学・研究機関新材料開発、合金プロセス研究、試作
企業研究開発部門高性能部品の試作、材料特性評価、工程改良

このように真空誘導炉は、産業分野だけでなく、最先端の研究開発分野でも活躍しており、今後も多様な用途での利用が広がっています。

真空誘導炉の主な仕様と選び方ガイド

真空誘導炉は、金属や合金の高純度な溶解や鋳造を実現するために不可欠な装置です。高周波誘導加熱方式を採用し、真空または不活性ガス雰囲気下での溶解が可能なため、酸化やガス混入を最小限に抑えられます。主な仕様としては、溶解量、真空度、温度到達性能、制御システム、装置サイズなどが挙げられます。下記のスペック比較表を参考に、用途や製造規模に応じた最適なモデル選定が重要です。

項目主な仕様例特徴
溶解量1kg～数トン小規模試験から工業生産まで幅広く対応
真空度10⁻³ ～ 10⁻⁶ Pa高真空が求められる高純度材料に最適
温度到達性能最大2000～3000℃チタンやニッケル合金など高融点金属にも対応
加熱方式高周波誘導加熱均一な加熱と高効率
制御・安全装置PLC制御・異常監視・遠隔操作精密制御・トラブル時の安全性向上

選定時は、溶解する金属の種類や必要な真空度、温度、作業効率、設備スペース、導入後の保守性などを総合的に比較検討してください。

VAR溶解・ESR溶解・誘導炉の違い・選び方

金属材料の高品質な溶解にはさまざまな方式があります。真空誘導炉（VIM）とVAR溶解、ESR溶解の特徴を理解することで、最適なプロセスを選択できます。

溶解方式主な特徴用途・選び方
真空誘導溶解炉（VIM）高周波誘導加熱で真空中にて溶解。合金組成の制御がしやすい。ニッケル基合金や鉄鋼の高純度溶解に。試験・量産どちらにも対応。
VAR溶解（Vacuum Arc Remelting）電気アークで再溶解。高純度・均質なインゴット製造に強み。航空機用部材や高品質特殊鋼に最適。
ESR溶解（Electro Slag Remelting）スラグ中で再溶解し、不純物除去性能が高い。鋼材の品質向上や大型インゴットに。

誘導炉は合金組成制御や迅速な溶解が得意ですが、VARやESRは不純物除去や均質性追求に優れています。用途や求める品質に応じて最適な方式を選択しましょう。

用途別おすすめ真空誘導炉・カスタマイズ例

真空誘導炉は多様な用途に適応可能で、業界や製造プロセスに合わせたカスタマイズが重要です。主な用途と推奨仕様を紹介します。

  • 航空機・自動車部品製造
  • 高真空・高温度対応モデル
  • 合金組成制御や不活性ガス切替装置を追加
  • 医療機器・研究用途
  • 小型・高精度制御タイプ
  • 温度・真空度の精密なモニタリング機能
  • 電子材料・高機能材料製造
  • 不純物混入を徹底排除できる高真空仕様
  • 連続鋳造や特殊鋳型対応のオプション装備

カスタマイズ事例としては、溶解量や装置サイズの変更、遠隔監視システムの導入、保守性を高める設計変更などが挙げられます。導入時は、用途や将来的な拡張性・アフターサービスも考慮して選ぶことが重要です。

真空誘導炉のメンテナンス・保守・長寿命化

定期点検・トラブル事例とその解決策

真空誘導炉の安定稼働には、定期的なメンテナンスと保守が欠かせません。主な点検項目としては、誘導加熱装置や冷却システム、電源装置、真空ポンプの状態確認が重要です。トラブル事例として多いのは、加熱コイルの劣化、電極の摩耗、真空漏れ、制御システムの異常などが挙げられます。解決策としては、定期的に部品の摩耗や損傷を早期発見し、必要に応じて交換・修理を行うことが推奨されます。下記の表に、主なトラブルと対応策をまとめました。

トラブル事例原因解決策
加熱コイルの劣化長期間使用・過熱交換・冷却システム点検
真空漏れシール部品の劣化シール交換・漏れ検査実施
制御装置の動作不良配線劣化・ソフト異常配線点検・ソフト更新
冷却水漏れホース・継手の劣化ホース交換・接続部点検
電極の摩耗長期運転・高温運転定期点検・摩耗部交換

定期保守契約や製造装置メーカーのサポートを活用することで、トラブルの未然防止と迅速な復旧が可能です。

長寿命化のポイントと保証内容の実態

真空誘導炉を長く安定して使用するためには、日常的な点検と消耗部品の計画的な交換が不可欠です。特に高温環境で稼働するため、絶縁材やシール材、加熱コイル、電極などは定期的な劣化チェックが重要となります。また、製造装置メーカーによる保証内容を把握し、保証期間内の無償修理や部品交換の条件を確認しておくことも大切です。

保証内容比較一般的な保証期間対象範囲注意点
標準保証1年～3年本体・主要部品消耗品・人為的故障は対象外
延長保証（オプション）+2年～5年主要部品・制御装置事前申込・追加費用が必要

長寿命化のポイント

  • 日常点検と清掃の徹底
  • 消耗部品の計画的交換
  • 稼働記録や稼働時間の管理
  • 異常時の迅速な装置メーカー問い合わせ

これらを実践することで、装置の安定運用とコスト削減につながります。

真空誘導炉管理に役立つ最新IoT・遠隔監視技術

近年、真空誘導炉の管理にはIoTや遠隔監視技術の活用が進んでいます。遠隔地から装置の稼働状況や温度、真空度、加熱プロセスのデータをリアルタイムで監視できるため、異常発生時には即座にアラートを受信し、迅速な対応が可能です。下記は、主要なIoT・遠隔監視機能の例です。

機能内容利点
遠隔監視稼働状況・温度・真空度のリアルタイム監視トラブルの早期発見・迅速対応
データ記録稼働データ自動記録・分析メンテナンス時期の可視化
異常アラート異常時の即時通知事故や損傷の予防
リモートサポート技術者による遠隔診断・操作支援保守コスト削減・迅速な復旧

これらの技術を導入することで、装置の稼働率向上や予知保全、効率的なメンテナンス計画が実現します。進化する管理手法を活用し、より安全で長寿命な運用を目指しましょう。

他方式との違いと比較：誘導炉・アーク炉・真空炉の選定ポイント

誘導炉とアーク炉・真空炉の違いとは？

金属や合金の溶解装置として広く利用されるのが誘導炉、アーク炉、真空炉です。誘導炉は高周波電流による誘導加熱を利用し、高純度な金属溶解に適しています。アーク炉は電極間のアーク放電熱で溶解し、大量生産や高温材料の加工で使われます。一方、真空炉は真空や不活性ガス雰囲気で加熱し、酸化を防ぎながら高品質な材料を製造可能です。

それぞれの方式には特徴がありますが、誘導炉は酸化や不純物混入リスクが低く、温度制御も容易です。アーク炉は溶解量が多く、耐熱合金や特殊鋼の製造に強みがあります。真空炉は超高純度材料や精密な熱処理が求められる研究・産業用途で採用されます。選定には製造プロセスや目的に合った方式の理解が不可欠です。

各方式のメリット・デメリット比較表

方式メリットデメリット
誘導炉温度制御が容易、酸化・不純物混入が少ない、効率的加熱初期導入コストがやや高い
アーク炉大型鋳造・大量生産に適応、高温材料の溶解が可能アーク放電による消耗、制御がやや難しい
真空炉酸化防止、高純度材料の製造、精密熱処理が可能導入・維持コストが高い、運用が複雑

この比較からも、用途や求める品質、コストに応じた選定が重要であることがわかります。
